🔥 자동차 히터 시스템에 대해 알아보자.

✅ 1. 히터 시스템이란?

자동차 히터 시스템은 겨울철 또는 추운 날씨에 실내 온도를 따뜻하게 유지해 주는 장치입니다. 이 시스템은 엔진의 열을 이용하여 차량 내부로 따뜻한 공기를 공급하는 구조로, 공조 시스템의 일부로 작동합니다.

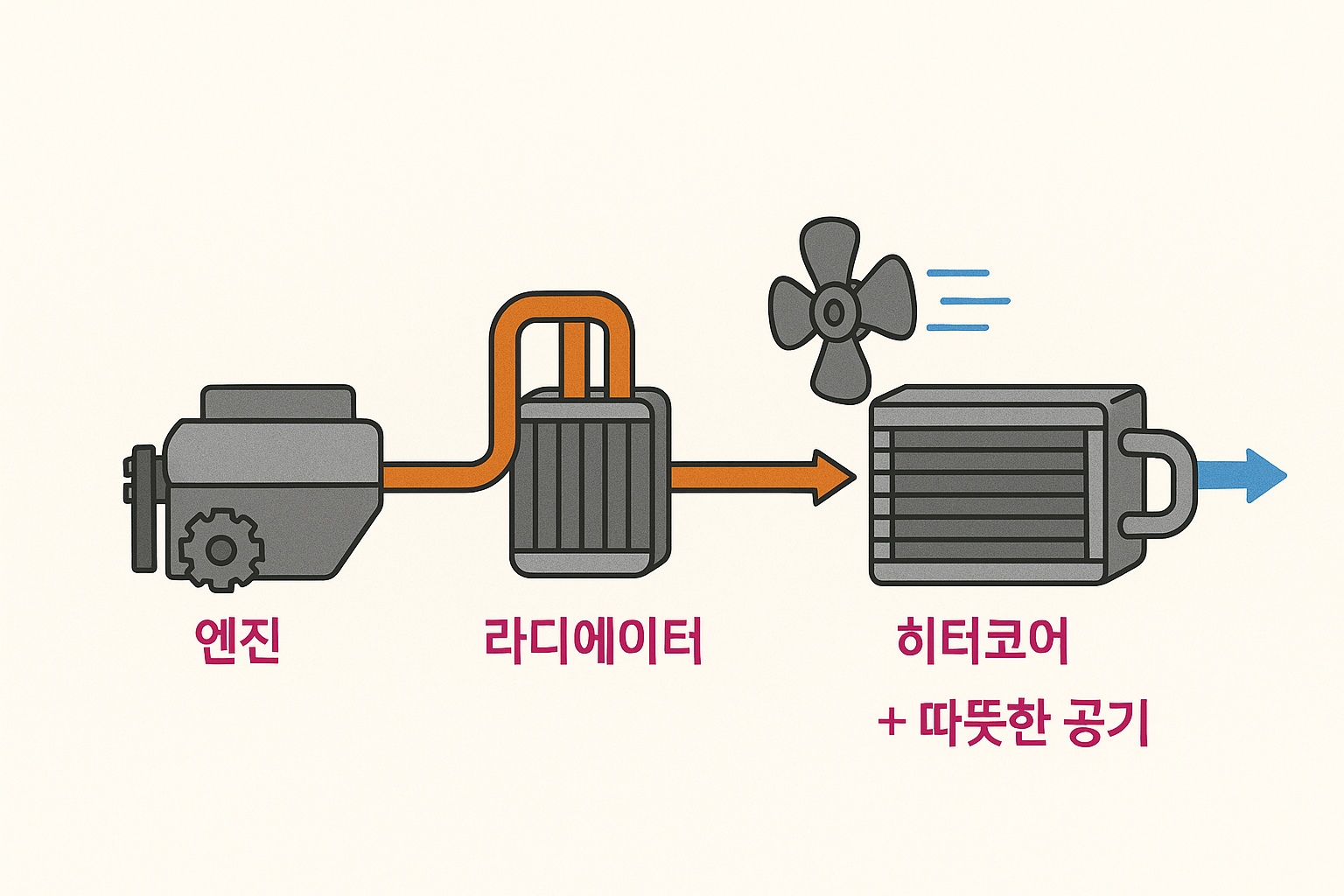

🔥 작동 원리 요약:

엔진의 열로 데워진 냉각수가 히터코어 내부를 흐릅니다.
블로워 팬이 외부 공기를 히터코어를 통과시켜 따뜻하게 가열된 공기를 실내로 보냅니다.

[엔진 가동] → [냉각수 데워짐] → [히터코어 유입] ← [히터밸브 or 항상 유입]
                                      ↓
                              [송풍기 바람 통과]
                                      ↓
                              [따뜻한 공기 생성]
                                      ↓
                              [에어믹스 도어로 온도 조절]
                                      ↓
                                  [실내 유입]

🌡️ 온도 조절 방법

온도를 조절하는 방식은 크게 두 가지로 나뉩니다:

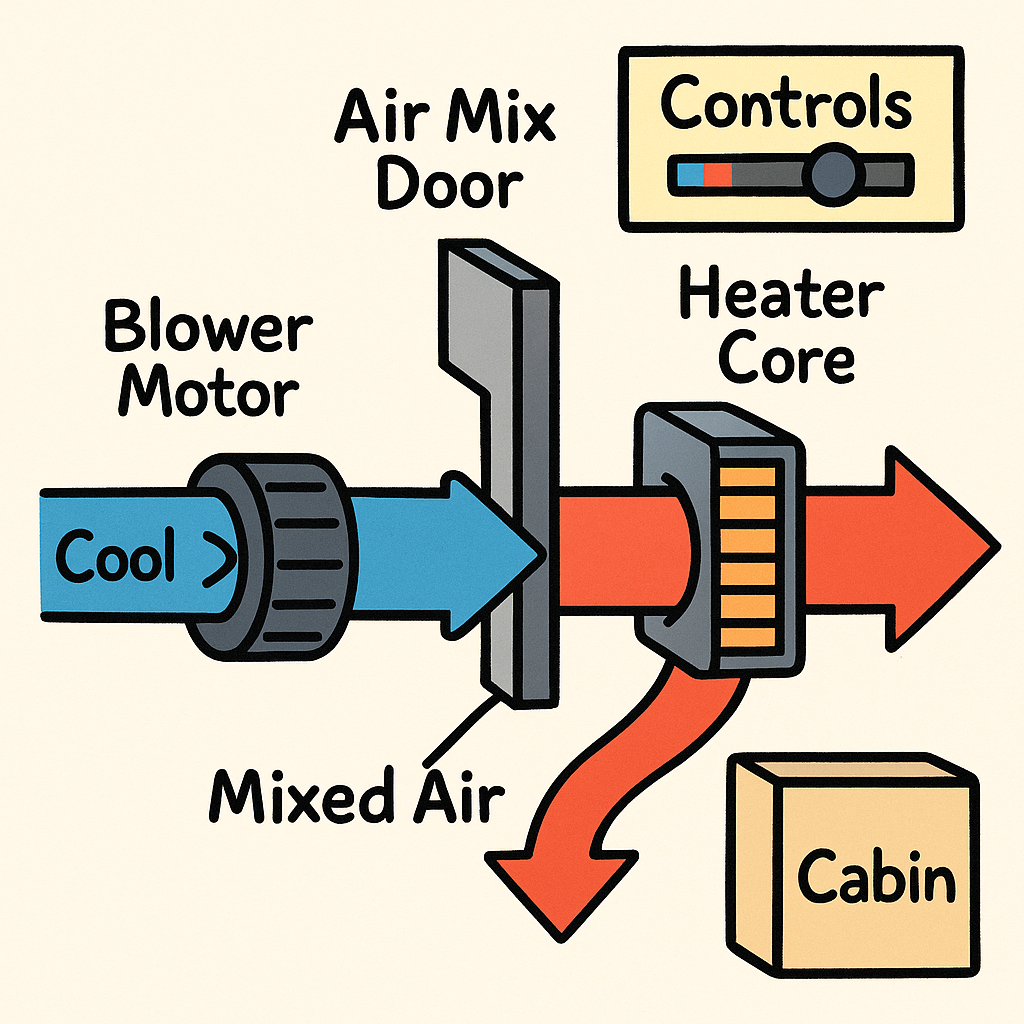

1. 에어믹스 도어 방식 (Air Mix Door) – 대부분의 현대차 적용

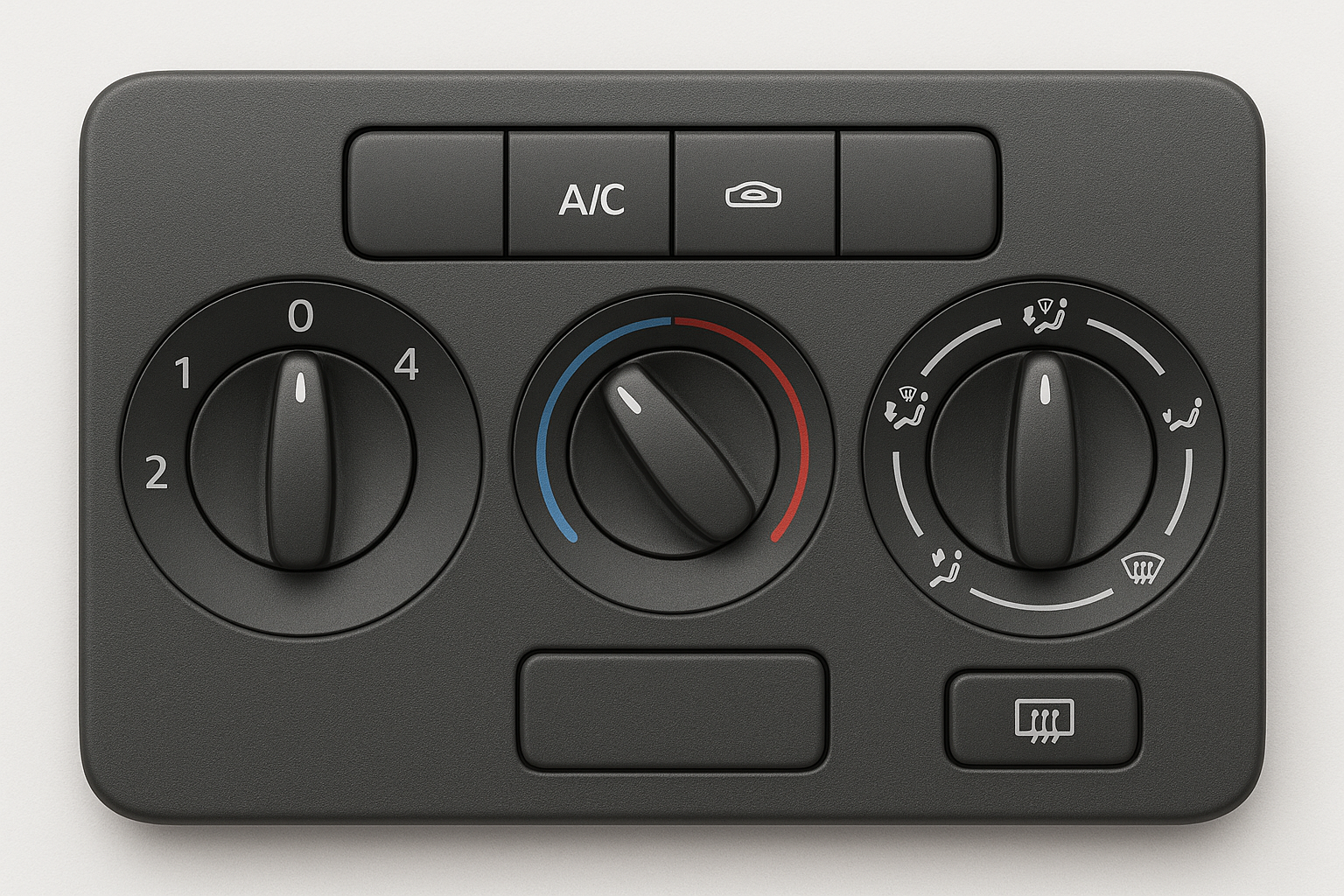

**조작부(온도 다이얼 또는 디지털 패널)**에서 설정한 값에 따라,
에어믹스 도어가 움직여 히터코어를 지나가는 바람의 양을 조절함.
따뜻한 바람과 외부 찬 공기를 적절히 혼합하여 원하는 온도로 조절.

📌 즉, 히터코어는 항상 뜨겁고, 실제 조절은 바람의 혼합 정도를 통해 이뤄짐.

2. 히터 밸브 방식 (Heater Control Valve) – 일부 구형 차량 적용

냉각수가 히터코어로 흐르는 양 자체를 히터밸브로 조절함.
온도 다이얼을 조작하면 히터밸브가 열리고 닫혀, 히터코어로 들어가는 냉각수 양을 직접 제어.

📌 즉, 히터코어 자체의 온도 조절을 물리적으로 함.

🧊 여름에는 어떻게 차단되나?

에어믹스 도어가 히터코어를 지나지 않도록 공기의 흐름을 바꾸거나,
히터밸브가 냉각수 흐름을 차단하여 히터코어 자체가 식도록 함.

🔧 2. 주요 구성 요소와 기능

히터코어 (Heater Core): 작은 라디에이터로, 엔진에서 데워진 냉각수가 통과하며 열을 공기에 전달합니다.

🔍 자동차 히터코어의 구성 요소 설명:

냉각수 파이프(상단의 2개의 금속관)
→ 엔진에서 데워진 냉각수가 유입되고, 사용 후 다시 엔진으로 돌아가는 통로입니다.
코어 본체(열교환기 부분)
→ 가늘고 촘촘한 알루미늄 핀과 튜브로 구성되어 있으며, 이곳을 통해 냉각수의 열이 공기로 전달됩니다.
검은색 외형 구조
→ 히터코어를 보호하는 하우징으로, 일반적으로 HVAC(자동차공조시스템) 시스템 내에 위치해 외부에 노출되지 않습니다.

블로워 모터 (Blower Motor): 실내 공기 또는 외부 공기를 흡입해 히터코어를 통과시켜 따뜻한 공기를 실내로 공급합니다.

🔧 블로워 모터의 구성 요소 설명

송풍 팬 (상단 원형 날개)
- 원통형 구조의 팬 블레이드가 공기를 회전시키며, 외부 공기 또는 실내 공기를 HVAC 유닛 내부로 강제로 유입시킵니다.
- 대부분 시로코 팬(sirocco fan) 구조로 되어 있어 조용하면서도 강력한 송풍이 가능합니다.
**시로코 팬(Sirocco fan)**은 자동차 블로워 모터나 HVAC(공조장치), 보일러, 에어컨 등에서 널리 사용되는 원통형 송풍기입니다.
‘다람쥐 쳇바퀴 모양’과 유사하다.

모터 본체 (중앙 하단 검정 부분) - 그림3 참고
- 전기 모터로, 차량 배터리 전원으로 구동됩니다.
- 팬 회전을 제어하며 속도 조절도 가능하게 설계되어 있습니다.
전기 커넥터 (오른쪽 연결 단자) - 그림3 참고
- 전원 공급과 제어 신호를 위한 커넥터로, 차량의 HVAC 제어 유닛과 연결됩니다.
- 보통 2~4핀 구성으로 이루어져 있습니다.
장착용 플랜지 (좌우 측면의 날개형 고정구) - 그림3 참고
- 블로워 모터를 HVAC 하우징에 고정하기 위한 구조물로, 볼트로 장착됩니다.

온도 조절 밸브 (Heater Control Valve): 냉각수가 히터코어로 얼마나 흐를지 조절하여 온도를 조절합니다.
HVAC 제어 패널: 운전자가 원하는 온도 및 바람 방향, 세기를 설정할 수 있는 조작부입니다.

에어믹스 도어: 찬 공기와 더운 공기를 혼합하여 실내 온도를 미세 조절합니다.

🚨 3. 고장 시 증상

히터를 켰는데 찬바람만 나오는 경우
히터는 되는데 한쪽만 따뜻하거나 미지근한 공기만 나올 때
히터 작동 시 냉각수 누수 발생
앞 유리 김서림이 제거되지 않음
히터 작동 시 내부에서 물 흐르는 소리

🧪 4. 고장 원인

히터코어 막힘 또는 누수: 냉각수에 찌꺼기가 쌓이거나 내부 부식으로 발생
블로워 모터 고장: 팬이 회전하지 않거나 소음 발생
온도 조절 밸브 오작동: 냉각수 흐름이 제대로 조절되지 않음
냉각수 부족: 냉각수 레벨이 낮아 히터코어까지 충분히 도달하지 않음
공기 혼합 도어 고장: 공기 배합이 제대로 되지 않아 온도 불균형 발생

🛠 5. 해결 방법

히터코어 세척 또는 교체 (냉각수 플러싱 포함)
블로워 모터 점검 및 베어링 윤활 또는 교환
히터 밸브 또는 에어믹스 도어 모터 교체
냉각수 레벨 확인 및 보충 (누수 여부 확인 필수)
공조 장치 ECU 재설정 또는 수리

🧼 6. 유지관리 팁

정기적인 냉각수 교환: 2년 또는 4만 km 주기로 냉각수 플러싱 권장
히터 작동 점검: 겨울 오기 전 히터 작동 확인
히터 필터 교환: 캐빈 필터를 정기적으로 교체하여 쾌적한 공기 유지
히터코어 부식 방지: 부동액(LLC) 혼합 비율 유지
공조 시스템 자가진단 기능 활용: 최근 차량은 자가진단 기능 제공됨

📘 7. 전체 시스템 요약

자동차 히터 시스템은 단순히 따뜻한 공기를 보내는 것이 아니라, 엔진 냉각수의 열을 이용하여 열교환 과정을 통해 따뜻한 공기를 생산합니다. 이 과정에서 냉각 시스템, 공조 시스템, 전기 제어 시스템이 유기적으로 연결되어 작동합니다.

🧸 그림 설명

ENGINE (엔진)
- 자동차의 동력원이며, 열을 발생시킵니다.
- 그림에서는 웃는 얼굴의 주황색 블록이다.
COOLANT (냉각수)
- 엔진의 열을 흡수한 냉각수가 파란색 관을 통해 히터코어로 이동합니다.
- 냉각수 저장 탱크는 엔진 밑에 네모난 도시락 통 닮았다.
HEATER CORE (히터코어)
- 냉각수가 통과하며 열을 공기에 전달하는 작은 라디에이터입니다.
- 중앙에 있는 회색 블록이 이에 해당하며, 양쪽에 파이프가 연결되어 있어요.
BLOWER FAN (블로워 팬)
- 공기를 히터코어에 통과시켜 따뜻하게 만든 후 실내로 보냅니다.
- 오른쪽에 있는 팬 캐릭터가 송풍기 역할을 합니다.
WARM AIR (따뜻한 공기)
- 히터코어를 거친 따뜻한 공기가 실내로 나오는 과정을 구름 캐릭터이다.

🔁 전체 흐름 요약

엔진에서 발생한 열 → 냉각수 순환 → 히터코어 열 전달 → 블로워 팬 송풍 → 따뜻한 공기 실내 공급

효율적인 히터 작동을 위해서는 정기적인 점검과 청결한 냉각 시스템 유지가 필수입니다. 작지만 중요한 시스템인 히터, 올바른 관리로 쾌적하고 안전한 운전 환경을 유지하세요!
