🚗 자동차 조향장치의 가역식, 비가역식, 반가역식이란?
자동차 조향장치는 운전자의 조작을 바퀴에 전달하는 핵심 장치입니다. 이 중 조향장치의 특성 중 하나인 가역성은 조향 기구가 어느 방향으로든 힘을 전달받을 수 있는지를 나타내는 중요한 개념입니다. 오늘은 조향장치의 세 가지 방식, 즉 가역식, 비가역식, 반가역식에 대해 알아보겠습니다.
1. 가역식 조향장치
가역식(可逆式) 조향장치는 바퀴에서 핸들까지 힘이 전달되는 구조입니다. 예를 들어 바퀴가 노면 충격을 받으면 그 충격이 핸들에도 전달됩니다. 오래된 차량이나 구조가 단순한 기계식 조향 시스템에서 흔히 볼 수 있습니다.
➡️ 장점: 차량의 상태를 운전자가 민감하게 느낄 수 있어 도로 감각이 좋습니다.
➡️ 단점: 외부 충격이 그대로 핸들에 전달되어 운전 피로도가 높습니다.
가역식 방식이 적용된 차량을 보자면
가역식 조향장치는 구조가 단순한 기계식 스티어링 시스템에서 주로 사용되며, 다음과 같은 차량에서 볼 수 있습니다:
제2차 세계대전 중 군용으로 제작된 Willys MB는 단순하고 신뢰성 높은 구조로 유명합니다. 기계식 조향 시스템을 채택하여, 운전자가 차량의 움직임을 직접적으로 느낄 수 있습니다. 이러한 특성은 전장에서의 빠른 반응과 유지보수의 용이성을 제공하였습니다.
- 구형 차량: 1980년대 이전의 승용차나 트럭, 특히 파워스티어링이 없는 차량들
- 농업용 트랙터 및 중장비: 단순한 조향 구조를 갖는 일부 건설 및 농기계
- 군용 차량: 전자 장비 최소화로 정비성과 내구성을 우선시하는 일부 군용 트럭
- 클래식 차량: 올드카 또는 복원 차량 중 기계식 조향을 유지한 모델
2. 비가역식 조향장치
비가역식(非可逆式)은 핸들의 회전이 바퀴에만 전달되고, 바퀴에서 핸들로는 힘이 전달되지 않는 방식입니다. 최근의 전동식 조향(EPS)이나 유압식 파워스티어링 시스템에서는 주로 이 방식을 채택합니다.
➡️ 장점: 노면 충격이 운전자에게 전달되지 않아 조작이 부드럽습니다.
➡️ 단점: 도로의 상태를 직관적으로 파악하기 어렵고, 고장 시 반응이 느릴 수 있습니다.

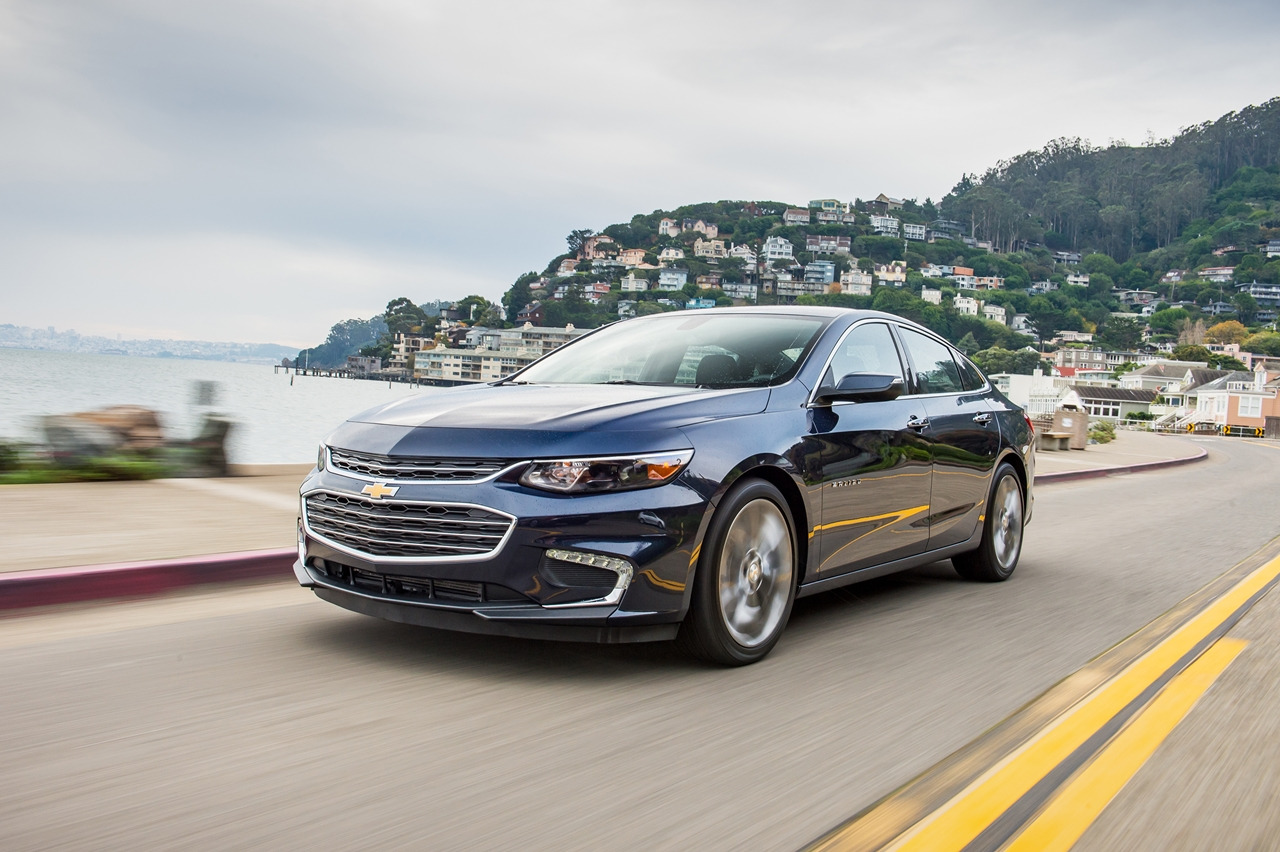

비역식 방식이 적용된 차량을 보자면
비가역식 조향장치는 바퀴에서 발생한 외력이 운전자의 핸들로 전달되지 않도록 설계된 시스템입니다. 이러한 시스템은 주로 전동식 파워 스티어링(EPS)이나 유압식 파워 스티어링(HPS)에서 구현되며, 노면의 충격이나 진동이 운전자에게 직접 전달되지 않아 조작이 부드럽고 편안한 주행감을 제공합니다.
3. 반가역식 조향장치
반가역식(半可逆式)은 이름 그대로 가역성과 비가역성의 중간 형태(=두가지 특징을 모두 가지고 있음)입니다. 즉, 일부 힘은 핸들에 전달되지만 완전하지는 않습니다. 적절한 조향감과 동시에 충격 완화 기능을 가진 균형 잡힌 방식으로, 많은 현대차에 사용됩니다.
➡️ 장점: 조향감과 안정성 모두 확보할 수 있습니다.
➡️ 단점: 제조 비용과 구조가 복잡할 수 있습니다.

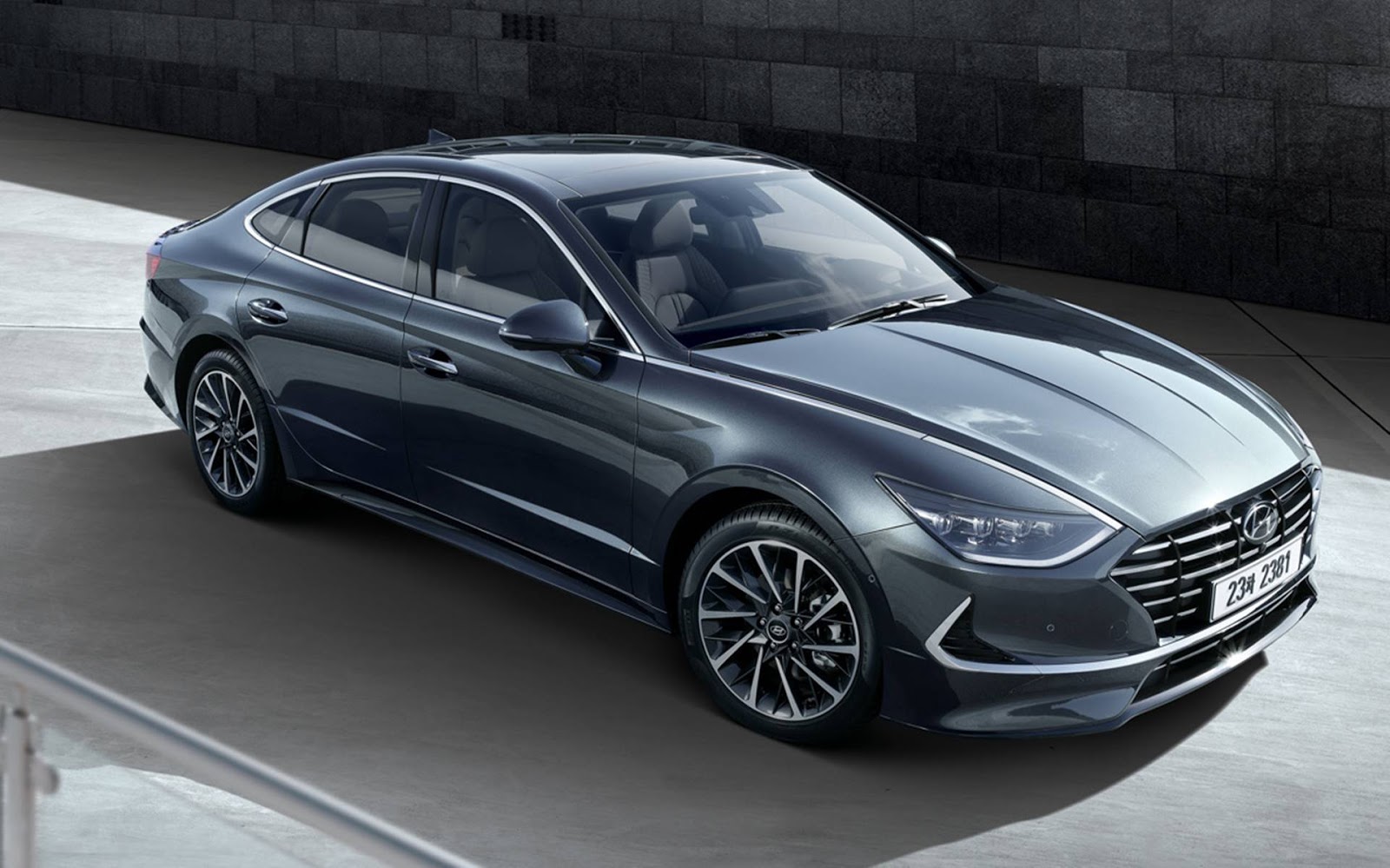

반가역식 방식이 적용된 차량을 보자면
반가역식 조향장치는 가역식과 비가역식의 장점을 결합한 형태로, 바퀴에서 발생한 외력이 일부 핸들로 전달되지만, 그 영향이 제한적이어서 운전자가 도로 상태를 느끼면서도 과도한 충격은 피할 수 있습니다. 이러한 시스템은 주로 유압식 파워 스티어링(HPS)이나 전동식 파워 스티어링(EPS)에서 구현되며, 현대 차량에서 널리 사용됩니다.
🔧 마무리
조향장치의 가역성 여부는 차량의 성능, 조작감, 안전성과 직접적으로 연결됩니다. 자신이 운전하는 차량이 어떤 방식을 사용하는지 알고 있다면 더욱 안전하고 능동적인 운전이 가능하겠죠?
