  브레이크 마스터 실린더는 자동차의 제동 시스템에서 운전자가 밟는 브레이크 페달의 힘을 유압으로 변환하여 각 바퀴의 브레이크로 전달해 주는 핵심 부품입니다.

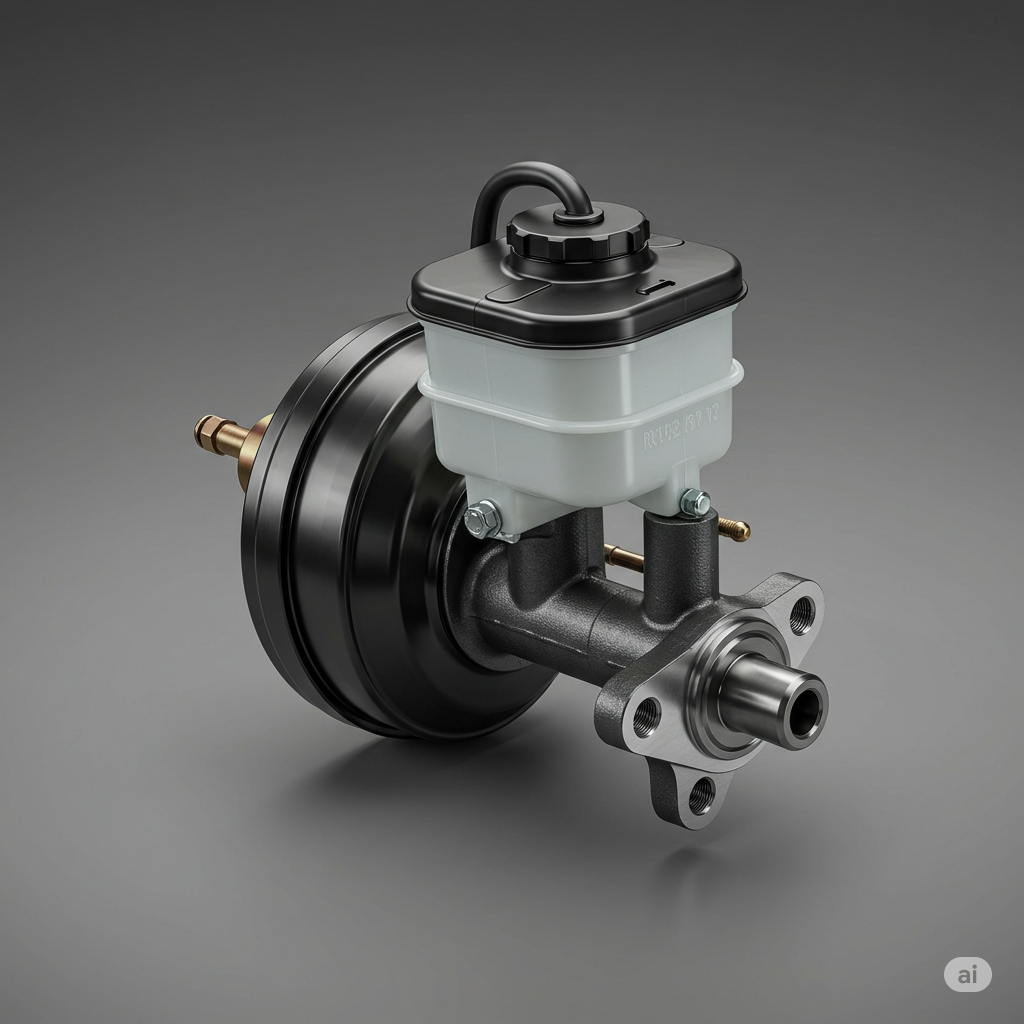

브레이크 마스터 실린더(가운데 회색 부분)

📘 파스칼의 원리란?

  파스칼의 원리는 폐쇄된 용기 안의 유체에 압력을 가하면, 그 압력이 모든 방향으로 동일하게 전달된다는 법칙입니다. 이 원리는 유압 브레이크 시스템의 근간이 되며, 운전자가 브레이크 페달을 누르는 비교적 작은 힘을 큰 제동력으로 변환할 수 있게 해 줍니다.

즉, 마스터 실린더에서 생성된 유압은 제동 장치까지 감쇠 없이 동일하게 전달되어 네 바퀴에 고르게 제동력이 작용합니다. 이처럼 작은 힘으로도 큰 제동 효과를 낼 수 있도록 돕는 것이 바로 파스칼의 원리입니다.

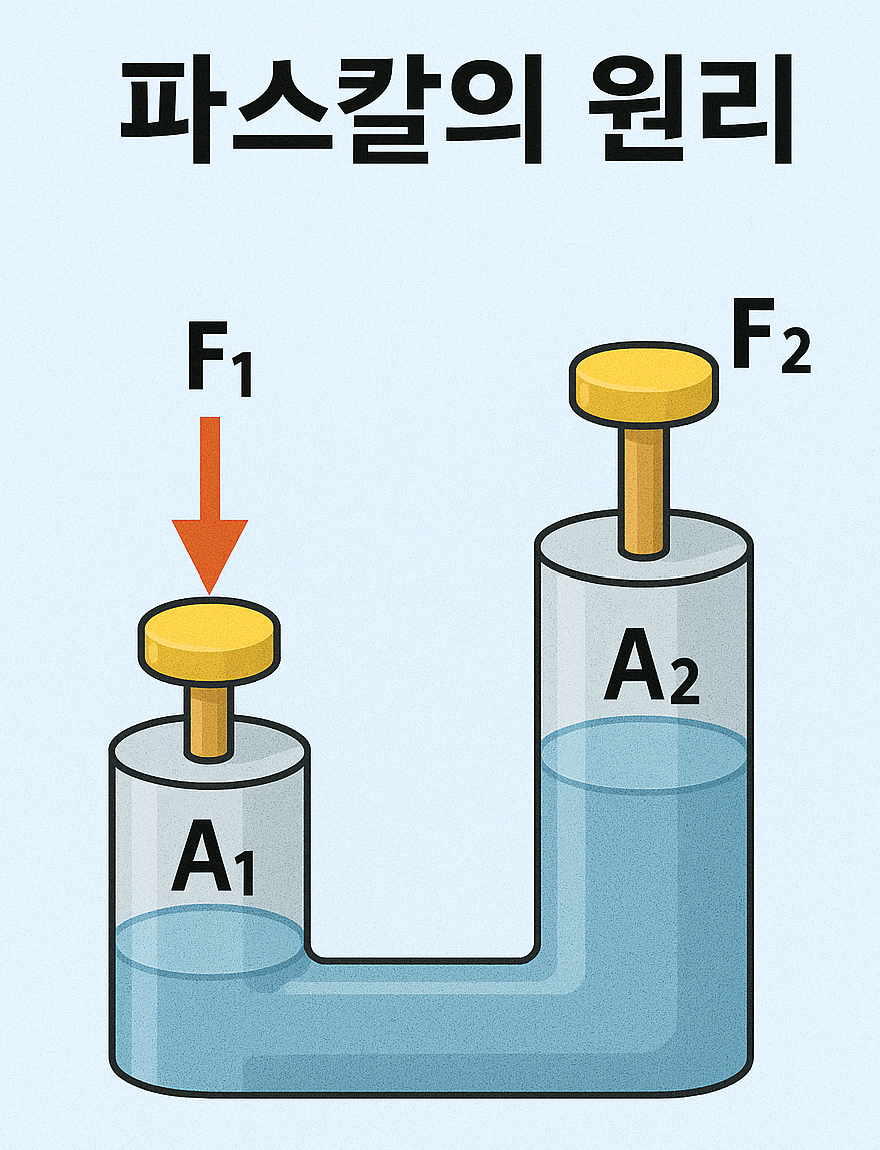

밀폐된 공간속에서 F1의 힘으로 A1의 단면적에 힘이 작용하면 A2의 단면적 속에서 F1의 힘만큼 올라온다. 즉, F1에서의 누른 힘과 F2에서의 올라오는 힘은 같다.

⚙️ 작동 원리

  브레이크 마스터 실린더는 유압 시스템의 시작점이자 중심이며, 브레이크 페달을 누르는 힘을 유체의 압력으로 변환하는 역할을 합니다. 작동 순서를 단계적으로 살펴보면 다음과 같습니다.

1. 브레이크 페달 조작
  운전자가 브레이크 페달을 밟으면, 이 힘은 브레이크 부스터(진공 증폭기)를 거쳐 마스터 실린더의 피스톤을 밀게 됩니다. 페달의 움직임은 곧 유압 생성으로 이어지는 첫 단계입니다.

2. 피스톤 이동 및 유압 생성
  마스터 실린더 내부에는 하나 또는 두 개의 피스톤이 있으며, 페달을 밟는 힘으로 이 피스톤이 전방으로 이동하면서 브레이크 오일(유체)을 압축합니다. 이 압축된 오일이 브레이크 라인을 통해 각 바퀴로 전달되며 제동력을 발생시킵니다.

3. 유압 전달
  생성된 유압은 브레이크 라인을 따라 휠 실린더나 캘리퍼로 전달되어 피스톤을 밀어냅니다. 이 피스톤이 브레이크 패드를 디스크 또는 드럼에 밀착시키며, 차량의 속도를 줄이거나 정지시킵니다.

4. 페달 복귀 및 리턴 동작
  운전자가 브레이크 페달에서 발을 떼면 마스터 실린더 내의 리턴 스프링이 피스톤을 원위치로 복귀시키고, 브레이크 오일은 리저버 탱크로 일부 되돌아갑니다. 이로 인해 브레이크가 해제되며 차량이 다시 자유롭게 움직일 수 있습니다.

5. 압력 유지와 누유 방지
  마스터 실린더는 유압이 새지 않도록 고무 패킹(실링)을 사용하며, 오일 압력을 일정 수준으로 유지하여 제동력의 일관성을 보장합니다. 이때 오일 포트는 유압 회로와 리저버 사이의 흐름을 조절해 오일의 안정적인 흐름을 유지합니다.

  이처럼 브레이크 마스터 실린더는 유압의 생성, 전달, 유지, 해제를 전반적으로 담당하는 정밀 장치로, 차량의 제동 안전성과 직결되는 핵심 부품입니다. 특히 듀얼 마스터 실린더는 두 개의 독립된 회로를 통해 한쪽이 고장 나도 나머지 쪽이 작동할 수 있게 하여 제동 시스템의 신뢰성을 더욱 높여줍니다.

  또한, 마스터 실린더는 브레이크 부스터와 함께 작동하여 운전자가 적은 힘으로도 충분한 제동력을 낼 수 있도록 도와주며, 오일이 새거나 공기가 혼입 되면 페달이 무르고 제동이 되지 않는 위험한 상황이 발생할 수 있습니다.

따라서 마스터 실린더의 유지관리는 곧 차량 전체의 제동 성능을 지키는 일이므로, 오일 상태 확인, 리저버 탱크 점검, 누유 여부 확인 등 기본적인 정비 습관이 매우 중요합니다.

브레이크 마스터 실린더(종류로는 가장 많이 쓰이는 탠덤형)

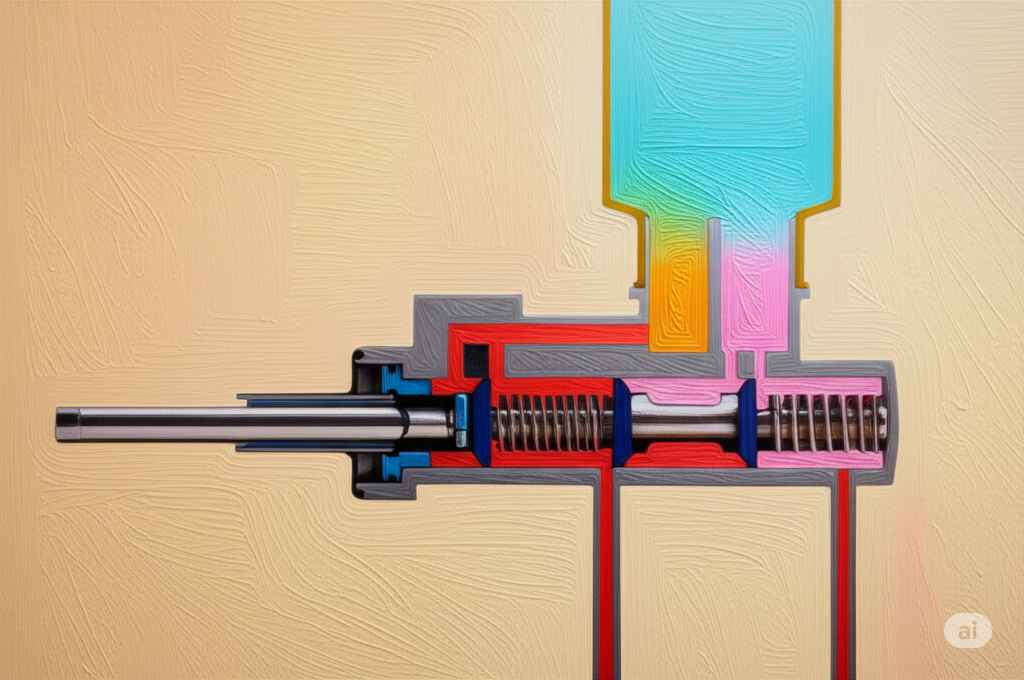

 아래에 그림에 대해 설명을 보자면,,,

1. 리저버 탱크 (Fluid Reservoir)

상단에 위치한 연한 파란색 영역.
브레이크 오일(브레이크액)이 저장되며, 회로 1과 회로 2로 나뉘어 유압 회로에 공급됩니다.
아래로 보라색과 주황색 통로를 통해 두 회로로 유체가 공급됩니다.

2. 회로 1과 회로 2 (Circuit 1 & Circuit 2)

그림의 내부 유로가 붉은색으로 표시되어 있으며 두 개의 독립적인 유로로 나뉩니다.
회로 1: 브레이크 실린더의 오른쪽 부분에서 작동하며, 차량의 앞바퀴 또는 뒷바퀴에 유압을 전달합니다.
회로 2: 브레이크 실린더의 왼쪽에 위치하며, 다른 두 바퀴로 유압을 전달합니다.
이중 회로는 한쪽 회로에 문제가 생겨도 나머지 한 회로로 제동력을 확보하기 위한 이중 안전 설계입니다.

3. 피스톤들 (Primary & Secondary Pistons)

그림 속 회색 원통 형태의 부품들로, 내부에서 좌우로 움직이는 구조입니다.
왼쪽 피스톤은 회로 2에 작동용, 오른쪽 피스톤은 회로 1에 작동용입니다.
브레이크 페달을 밟으면 원쪽에서 밀어주는 힘에 의해 피스톤들이 유체를 압축합니다.

4. 리턴 스프링 (Return Springs)

피스톤 주변의 나선형 스프링.
브레이크 페달을 놓았을 때 피스톤이 원위치로 돌아가도록 도와줍니다.

5. 유체 통로 및 작동 흐름

붉은 선은 유압이 전달되는 유로를 나타냅니다.
페달 작동 시 피스톤이 이동하면서 회로별로 유체가 밀려나가 브레이크 캘리퍼나 휠 실린더로 전달됩니다.

📚 마스터 실린더의 종류

• 싱글 마스터 실린더: 하나의 회로로 네 바퀴를 동시에 제어함. 고장 시 전체 브레이크 손실 위험.
• 듀얼 마스터 실린더: 앞/뒤 또는 좌우로 나뉜 2개의 회로를 갖춤. 하나 고장 나도 부분 제동 가능.
• 가장 많이 쓰이는 "탠덤 마스터 실린더": 피스톤이 2개 직렬로 연결된 구조로 안정성과 유압 유지력이 우수함.

🚨 고장 시 증상

• 브레이크 페달이 헐거워지고 깊게 들어감 (스펀지 느낌)
• 브레이크 오일 누유 흔적
• 제동력 감소 혹은 전혀 제동되지 않음
• 계기판에 브레이크 경고등 점등

🛠️ 점검 및 관리 방법

• 정기적으로 브레이크 오일 양과 상태 확인
• 오일 누유 여부 육안 점검 (마스터 실린더 주변 확인)
• 브레이크 페달 감각이 이상하면 즉시 정비소 방문
• 브레이크 오일은 보통 2년마다 교체 권장

🧠 요약

  브레이크 마스터 실린더는 자동차의 제동을 가능하게 해주는 핵심 장치입니다. 정기적인 점검과 오일 관리만으로도 치명적인 사고를 예방할 수 있습니다.

💡 TIP:
  브레이크 계통에서 가장 중요한 부품 중 하나인 마스터 실린더는 운전자의 생명과 직결된 장치입니다. 브레이크 경고등이 점등되면 절대 무시하지 마세요!
